    Single Inline Package (SIP) : le boîtier compact qui révolutionne l’intégration électronique

    Découvrez le Single Inline Package (SIP), un boîtier compact idéal pour vos circuits électroniques. Gain de place, simplicité et efficacité au programme !
    Andreas FischerAndreas Fischer29 juillet 2025Aucun commentaire6 Minutes
    Single Inline Package (SIP) : le boîtier électronique compact

    Dans le monde des circuits imprimés, chaque millimètre compte. Et c’est justement là que le Single Inline Package (SIP) tire son épingle du jeu. Ce boîtier électronique discret mais redoutablement efficace permet de gagner de la place, simplifier l’assemblage et répondre aux besoins d’intégration les plus exigeants, tout en maintenant un coût de production raisonnable. Peu médiatisé, il reste pourtant incontournable dans de nombreuses applications industrielles, informatiques ou connectées.

    Vous vous demandez s’il est adapté à vos projets ? Voici tout ce que vous devez savoir sur le boîtier SIP, ses caractéristiques, ses usages concrets, et les critères pour bien le choisir.

    Sommaire

    • Qu’est-ce qu’un Single Inline Package (SIP) ?
    • Pourquoi choisir un boîtier SIP ? Avantages clés
      • Un format compact pour une densité optimale
      • Un montage simplifié et rapide
      • Une réduction des interférences EMI
      • Un coût de production compétitif
    • Limites du SIP : ce qu’il faut anticiper
    • SIP vs DIP : quelles différences concrètes ?
    • Les applications phares du boîtier SIP
      • Industrie automobile
      • Électronique grand public
      • Télécommunications et IoT
      • Équipements médicaux et instruments de mesure
    • Comment bien choisir son SIP ? Les critères essentiels
    • SIP et modules mémoire : un exemple emblématique
    • SIP : une technologie encore d’actualité ?
    • Conclusion

    Qu’est-ce qu’un Single Inline Package (SIP) ?

    Le Single Inline Package, ou SIP, est un boîtier de composant électronique dont les broches (ou pins) sont toutes alignées en une seule rangée, généralement sur un seul côté. Conçu pour être monté en through hole sur un PCB (circuit imprimé), ce format facilite la soudure et économise de l’espace horizontal, contrairement au DIP (Dual Inline Package) qui utilise deux rangées de broches.

      Tout savoir sur le fonctionnement de l'ENT Netocentre

    Ce type de boîtier est souvent utilisé pour encapsuler :

    • des réseaux de résistances,
    • des modules mémoire (comme les anciens SIPP ou SIMM),
    • des circuits analogiques ou logiques,
    • des régulateurs de tension, notamment dans les solutions power Murata.

    Sa conception simple mais efficace en fait une référence dans les domaines où la compacité et la simplicité de maintenance sont essentielles.

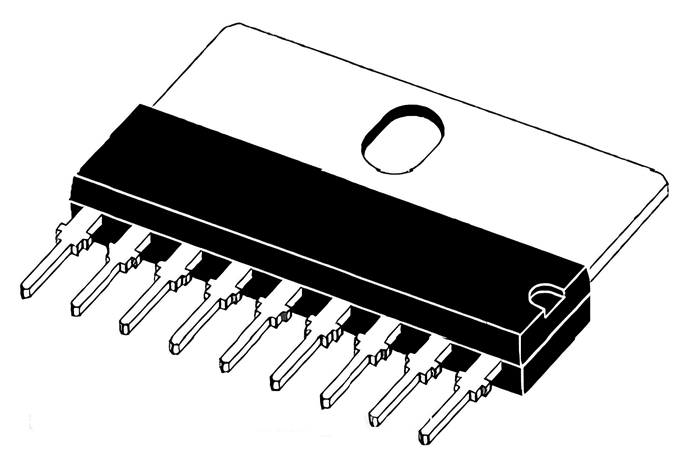

    sip

    Pourquoi choisir un boîtier SIP ? Avantages clés

    La force du Single Inline Package réside dans sa capacité à concilier simplicité et efficacité. Voici les principaux bénéfices qu’il apporte :

    Un format compact pour une densité optimale

    Grâce à sa disposition linéaire, le SIP réduit l’encombrement horizontal sur la carte électronique, libérant de l’espace pour d’autres composants. Il est ainsi parfait pour les circuits à forte densité, notamment dans la domotique, les objets connectés (IoT) ou l’automobile.

    Un montage simplifié et rapide

    Le montage vertical through-hole rend l’insertion manuelle ou robotisée plus rapide, ce qui abaisse les coûts d’assemblage. Les broches alignées facilitent également le remplacement en cas de panne : un simple dessoudage suffit.

    Une réduction des interférences EMI

    En électronique, les interférences électromagnétiques (EMI) peuvent poser problème. Le SIP, avec sa structure linéaire, limite les croisements de signaux et contribue à améliorer la stabilité des circuits.

    Un coût de production compétitif

    Comparé à des formats plus complexes comme le BGA ou le QFP, le package SIP reste plus économique à produire, ce qui en fait un choix stratégique pour des séries industrielles.

    Limites du SIP : ce qu’il faut anticiper

    Comme tout format, le boîtier SIP a aussi ses limites :

    • Capacité de dissipation thermique réduite : sa forme verticale empêche une dissipation efficace de la chaleur, ce qui limite son usage dans les circuits à haute puissance.
    • Nombre de broches limité : souvent entre 2 et 24, ce qui réduit la complexité des circuits qu’il peut intégrer.
    • Encombrement vertical important : à prendre en compte dans les produits très fins ou plats, comme certains appareils mobiles.

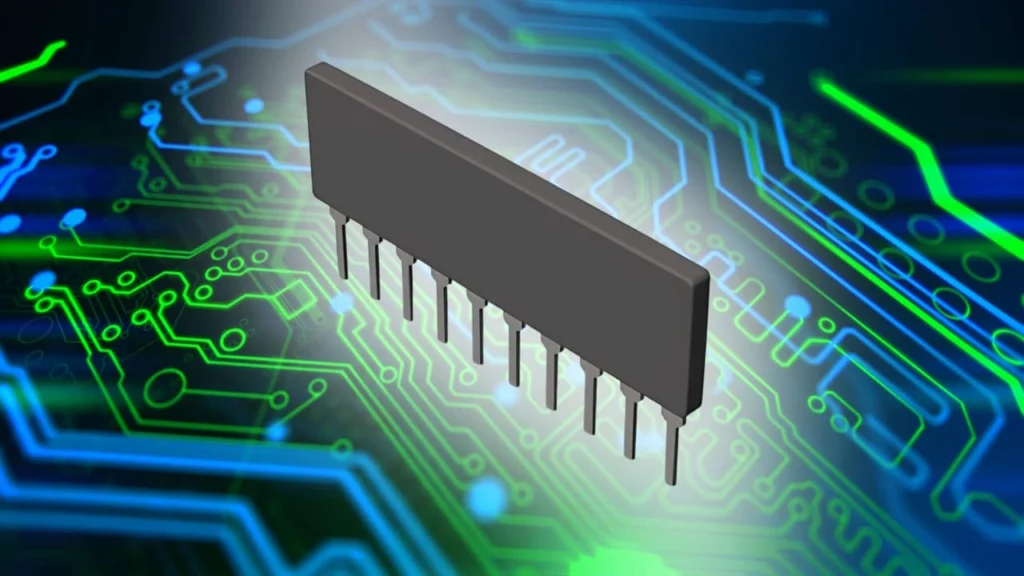

    single inline package sip

    SIP vs DIP : quelles différences concrètes ?

    CaractéristiqueSIPDIP
    Disposition des brochesUne seule rangéeDeux rangées
    Encombrement horizontalFaibleImportant
    Encombrement verticalPlus élevéMoins élevé
    Dissipation thermiqueLimitéeMeilleure
    Complexité des circuitsMoyenneSupérieure
    Facilité de maintenanceÉlevéeÉlevée

    Les applications phares du boîtier SIP

    Industrie automobile

    Dans les modules de contrôle moteur, capteurs embarqués ou systèmes de gestion d’énergie, le SIP est un standard. Il résiste aux vibrations, économise de l’espace et reste facile à entretenir.

      Le webmaster freelance est un profil très demandé

    Électronique grand public

    On le retrouve dans des amplificateurs audio, convertisseurs de signal ou cartes de régulation de puissance. Les solutions isolées Murata Power utilisent fréquemment des formats SIP pour leurs switching regulators.

    Télécommunications et IoT

    Dans les modems, routeurs, objets connectés, le SIP permet une intégration rapide de circuits discrets tout en maintenant une faible consommation énergétique.

    Équipements médicaux et instruments de mesure

    Le SIP est aussi présent dans des moniteurs médicaux, des appareils de diagnostic ou des systèmes de mesure de précision, où compacité et fiabilité priment.

    Comment bien choisir son SIP ? Les critères essentiels

    Avant l’achat, plusieurs paramètres doivent être évalués :

    • Nombre de broches : adaptez-le à la complexité du circuit.
    • Compatibilité avec le PCB : vérifiez le pas des broches (pitch) et l’espace disponible.
    • Dissipation thermique : si nécessaire, prévoyez un radiateur ou utilisez un SIP conçu avec des matériaux à haute conductivité thermique.
    • Hauteur totale : un détail crucial si le boîtier final est étroit ou peu profond.

    👉 Conseil d’acheteur : privilégiez un achat vérifié avec de bonnes évaluations positives, notamment sur les composants spécialisés (ex : commutateurs DIP, interrupteurs tactiles, modules SIP de mémoire).

    SIP et modules mémoire : un exemple emblématique

    Avant l’avènement des DIMM, les modules SIPP (Single Inline Package Pin) et SIMM (Single Inline Memory Module) incarnaient l’intégration mémoire verticale. Ces inline memory modules étaient soudés ou insérés par une seule rangée de contacts, un héritage direct du SIP. Même si ces formats ont été remplacés, leur philosophie d’intégration efficace perdure dans des circuits spécialisés.

      E-commerce : Facebook propose à ses utilisateurs d’acheter des billets de train sur Messenger

    SIP : une technologie encore d’actualité ?

    Face aux technologies plus avancées comme le System in Package (SiP) ou les Ball Grid Array (BGA), le SIP reste pertinent dans les projets industriels ou embarqués. Sa simplicité, sa compacité et son faible coût continuent d’en faire une valeur sûre, surtout dans les environnements à contraintes.

    Et demain ? Les avancées en matière de matériaux, comme les boîtiers en céramique thermoconductrice ou les métaux à dissipation optimisée, pourraient bien offrir une seconde jeunesse au SIP, notamment dans les applications connectées basse consommation ou électroniques de contrôle robustes.

    Conclusion

    Le Single Inline Package représente bien plus qu’un simple boîtier : c’est une solution d’intégration fiable, économique et compacte, parfaitement adaptée à une large palette d’applications électroniques. Bien qu’il ne soit pas idéal pour tous les projets (notamment ceux exigeant un grand nombre de broches ou une dissipation thermique importante), il reste un format de référence dans l’univers du circuit imprimé.

    Que vous soyez un concepteur de circuits, un acheteur de composants électroniques, ou un bricoleur passionné, le boîtier SIP mérite toute votre attention pour optimiser vos projets, sans compromettre ni l’espace, ni le budget, ni la fiabilité.
